อุปกรณ์ตรวจสอบด้วยภาพเซมิคอนดักเตอร์คืออะไร?
เครื่องตรวจสอบลักษณะภายนอกของเซมิคอนดักเตอร์เป็นอุปกรณ์ที่มีความแม่นยำสูง ใช้ในการตรวจสอบพื้นผิวของชิปเซมิคอนดักเตอร์และเวเฟอร์เพื่อตรวจหาข้อบกพร่องและสิ่งแปลกปลอมขนาดเล็ก ในกระบวนการผลิตเซมิคอนดักเตอร์ ข้อผิดพลาดเพียงเล็กน้อยอาจส่งผลกระทบต่อประสิทธิภาพและอัตราการผลิต ดังนั้นจึงจำเป็นต้องมีการตรวจสอบที่รวดเร็วและแม่นยำสูง ระบบนี้ใช้กล้องจุลทรรศน์แบบออปติคอล เลเซอร์ และเทคโนโลยีประมวลผลภาพเพื่อตรวจจับรอยขีดข่วน สิ่งปนเปื้อน และข้อบกพร่องของลวดลายโดยอัตโนมัติ นอกจากนี้ ระบบตรวจสอบที่ใช้ AI และการเรียนรู้เชิงลึก (Deep Learning) กำลังได้รับความนิยมมากขึ้นเพื่อเพิ่มความแม่นยำในการจำแนกและวิเคราะห์
การใช้งานหลัก ได้แก่ การตรวจสอบพื้นผิวของเวเฟอร์ซิลิคอน การตรวจสอบลักษณะภายนอกของชิปหลังการบรรจุ และการตรวจสอบคุณภาพของจุดเชื่อมประสานบน PCB (แผงวงจรพิมพ์) เครื่องมือนี้มีความสำคัญต่อการปรับปรุงคุณภาพและเพิ่มประสิทธิภาพการผลิตในอุตสาหกรรมเซมิคอนดักเตอร์
การใช้งานอุปกรณ์ตรวจสอบด้วยภาพเซมิคอนดักเตอร์
✅ เครื่องตรวจสอบเวเฟอร์ (Wafer Inspection System)
เครื่องที่ใช้กล้องความละเอียดสูงและเลเซอร์ในการสแกนพื้นผิวของเวเฟอร์ซิลิคอนเพื่อตรวจจับรอยขีดข่วนขนาดเล็ก สิ่งแปลกปลอม และข้อบกพร่องของลวดลาย สามารถตรวจจับข้อบกพร่องระดับนาโนเมตร ช่วยควบคุมคุณภาพในกระบวนการผลิตเซมิคอนดักเตอร์
✅ เครื่องตรวจสอบแพ็คเกจ (Package Inspection System)
เครื่องที่ใช้ตรวจสอบรอยขีดข่วน การบิ่น และสิ่งปนเปื้อนหลังจากที่ชิปเซมิคอนดักเตอร์ถูกบรรจุในแพ็คเกจ รองรับแพ็คเกจหลากหลายประเภท เช่น BGA (Ball Grid Array) และ QFP (Quad Flat Package)
✅ เครื่องตรวจสอบการเชื่อมต่อสายไฟ (Wire Bond Inspection System)
เครื่องที่ตรวจสอบคุณภาพของการเชื่อมต่อสายไฟในกระบวนการผลิต ตรวจจับความคลาดเคลื่อนของสายไฟ การขาด และข้อบกพร่องของจุดเชื่อม บางรุ่นมีระบบเอ็กซ์เรย์เพื่อตรวจสอบการเชื่อมต่อภายใน
✅ เครื่องตรวจสอบแผงวงจรพิมพ์ (PCB Inspection System)
เครื่องที่ใช้ตรวจสอบการเชื่อมประสานและข้อบกพร่องของสายไฟขนาดเล็กบนแผงวงจรพิมพ์ (PCB) ที่ติดตั้งชิปเซมิคอนดักเตอร์ สามารถตรวจจับการเชื่อมต่อที่ผิดพลาด สะพานประสาน และสิ่งแปลกปลอม ช่วยให้ผลิตภัณฑ์อิเล็กทรอนิกส์มีคุณภาพสูงขึ้น
➡️ เรากำลังมองหา บริษัทในประเทศไทย ที่จัดจำหน่ายและให้บริการ 【อุปกรณ์ตรวจสอบด้วยภาพเซมิคอนดักเตอร์】 พร้อมเครื่องเดโม
➡️ ทาง MAB THAILAND กำลังเปิดรับ ตัวแทนจำหน่าย พันธมิตรด้านการขาย และผู้ผลิต
➡️ โปรดติดต่อเรามาได้ทุกเมื่อ!
จุดเด่นของอุปกรณ์ตรวจสอบด้วยภาพเซมิคอนดักเตอร์
ผู้ผลิตอุปกรณ์ตรวจสอบด้วยภาพเซมิคอนดักเตอร์
รวมข้อมูลเกี่ยวกับบริษัทการค้า
-
-
-
Zhejiang HuaRay Technology Co., Ltd. เชี่ยวชาญด้านการวิจัย พัฒนา การผลิต และการขายผลิตภัณฑ์วิชันซิสเต็มและหุ่นยนต์เคลื่อนที่อัตโนมัติ (AMR) โดยมุ่งเน้นที่เทคโนโลยีการผลิตอัจฉริยะและนวัตกรรมโลจิสติกส์ HuaRay มีเป้าหมายที่จะมอบคุณค่าให้กับลูกค้าผ่านการเปลี่ยนแปลงสู่โรงงานอัจฉริยะ ในฐานะบริษัทเทคโนโลยีชั้นสูง มีพนักงานกว่า 60% ที่มีส่วนร่วมในงานวิจัยและพัฒนา และได้ยื่นจดสิทธิบัตรมากกว่า 600 รายการ บริษัทมีความรู้ที่กว้างขวางในด้านซอฟต์แวร์ การเพิ่มประสิทธิภาพภาพ อัลกอริทึมการจดจำ การส่งข้อมูลเครือข่าย การนำทาง การกำหนดตำแหน่ง และการควบคุมการเคลื่อนไหว ผลิตภัณฑ์ของ HuaRay ถูกนำไปใช้ในอุตสาหกรรมต่างๆ เช่น โลจิสติกส์ ยานยนต์ 3C แบตเตอรี่ลิเธียม โฟโตวอลเทอิก เซมิคอนดักเตอร์ และเภสัชกรรม
Agent in Thailad
・Amason Co., Ltd. (Company Infomation PDF)
Mr.Sasilp Terao (Mobile:080-269-5086)
-
-
-
DECSYS (THAILAND) CO., LTD. มีส่วนร่วมในการปรับปรุงประสิทธิภาพการผลิตและคุณภาพด้วยเทคโนโลยีการประมวลผลภาพขั้นสูง รวมถึงอุปกรณ์ตรวจสอบด้วยภาพและอุปกรณ์ตรวจสอบพื้นผิว เมื่อวันที่ 3 กรกฎาคม 2017 เราได้ก่อตั้ง DECSYS (THAILAND) CO., LTD. เพื่อเป็นฐานในการขยายธุรกิจในอนาคตในประเทศไทยและเอเชียตะวันออกเฉียงใต้ และให้การสนับสนุนทางเทคนิคแก่พันธมิตรทางธุรกิจของเรา เราจะยังคงผลิตอุปกรณ์ตรวจสอบด้วยภาพกลุ่มหลักของเราต่อไป ตอบสนองความต้องการของคุณอย่างรวดเร็ว และมุ่งมั่นที่จะให้ความพึงพอใจของคุณ เราขอขอบคุณสำหรับการอุปถัมภ์อย่างต่อเนื่องของคุณ
-
-
-

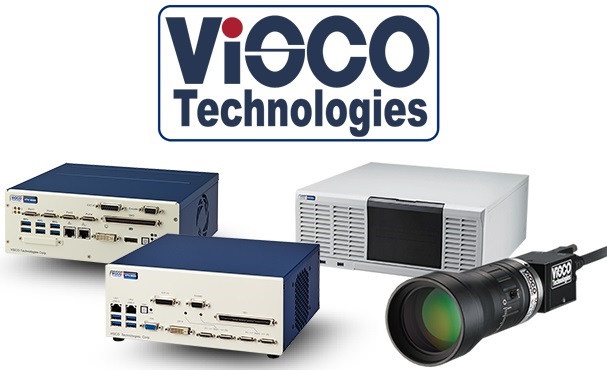

ViSCO Technologies (Thailand) Co., Ltd. ได้มุ่งมั่นในการพัฒนาเทคโนโลยีการประมวลผลภาพและมีส่วนร่วมในสังคมตั้งแต่ก่อตั้งในปี 2003 โดยมุ่งเน้นการพัฒนาและเผยแพร่เทคโนโลยี
✅ การขยายการใช้งานและความเป็นไปได้ที่ไม่มีที่สิ้นสุด
"ViSCO คือชื่อที่กล่าวถึงการตรวจสอบภายนอก" เรามีความเชี่ยวชาญในการตรวจสอบภายนอกสำหรับผลิตภัณฑ์อุตสาหกรรมหลากหลายประเภท เช่น ชิ้นส่วนเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ ด้วยความก้าวหน้าทางเทคโนโลยี เราสามารถนำเทคโนโลยีของเราไปใช้ในสาขาที่เคยเป็นไปไม่ได้ การทำงานอัตโนมัติเป็นสิ่งจำเป็นในการเพิ่มประสิทธิภาพการผลิต และโดยเฉพาะอย่างยิ่งการทำให้กระบวนการตรวจสอบก่อนการจัดส่งเป็นอัตโนมัติเป็นสิ่งสำคัญ ในอนาคต ระบบตรวจสอบภาพที่มีความแม่นยำจะเป็นสิ่งที่ขาดไม่ได้ในทุกๆ โรงงานการผลิตทั่วโลก และเราจะยังคงสร้างสรรค์นวัตกรรมด้วยความเชื่อที่แข็งแกร่งนี้
✅ เทคโนโลยีการประมวลผลภาพที่ใกล้เคียงกับดวงตาของมนุษย์
เรากำลังทำงานอย่างต่อเนื่องเพื่อทำให้เทคโนโลยีการประมวลผลภาพใกล้เคียงกับดวงตาของมนุษย์มากขึ้น ดวงตาของมนุษย์ไม่เพียงแค่เห็นวัตถุเท่านั้น แต่ยังตัดสินใจจากประสบการณ์และการเคลื่อนไหว เช่น การปรับมุมมอง เพื่อทำให้สิ่งต่างๆ เห็นได้ชัดเจน ดังนั้นเราจึงกำลังทำงานในการจำลอง "ดวงตาของมนุษย์" ผ่านเทคโนโลยีต่างๆ ดังนี้
・การตัดสินใจจากประสบการณ์ "แม้แต่สินค้าคุณภาพดี ก็ยังมีความหลากหลาย" = การลงทะเบียนทางสถิติ, การเรียนรู้ของ AI
・การตัดสินใจจากการรับรู้ "ทำแบบนี้มันจะเห็นได้ชัดเจน" = การตรวจสอบ, การตรวจสอบ PMS, TSCDefFinder (การประมวล ผลความสัมพันธ์ตามลำดับเวลา)
・การรู้จำ "ข้อบกพร่องมีรูปทรง" = การรู้จำข้อบกพร่อง เช่น รอยแตกร้าว หรือรอยขีดข่วนจากรูปทรง
นอกจากนี้ เรายังใช้เทคโนโลยีการประมวลผลภาพในการพัฒนาอุปกรณ์สาธิตการตรวจสอบภายนอก เช่น "มุซโซ", "ดิเมนชั่น", และ "ฮาเซะ" เพื่อนำเสนอวิธีการตรวจสอบที่ดีที่สุด เราหวังว่าคุณจะได้สัมผัสผลิตภัณฑ์ของเราที่ใกล้เคียงกับ "ดวงตาของมนุษย์"
✅ ต่อไปกับ "ภาพเป็นหลัก"
เราจะยังคงพัฒนาเทคโนโลยีการประมวลผลภาพและมุ่งมั่นที่จะมอบโซลูชันการประมวลผลภาพที่เหมือนกันให้กับลูกค้าทั่วโลก
ViSCO Technologies จะยังคงยึดมั่นในหลักการ "ภาพเป็นหลัก" ต่อไป
